工业级无线路由器 广泛应用于电力、交通、环保等行业，实现数据远程采集、无线传输、物联网/互联网接入、无线上网、数据远程监测、设备远程管理控制、图像视频远程采集传输等功能。经常在做物联网数据传输,需要传输到内网中,就要用到端口映射.下面我们工业路由器为例

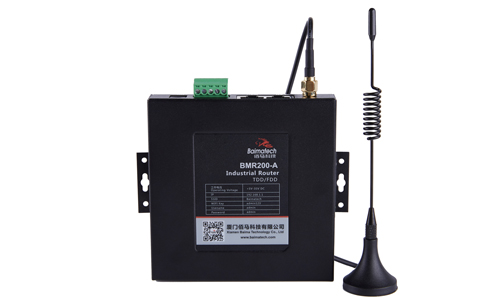

本文以华林优配工业级无线路由器BMR200-A为例，重点介绍工业级无线路由器在有线连接的环境下如何配置端口映射。旨在帮助客户对端口映射有初步分析，对于无线环境下的端口映射配置我们另作讨论。

1.定义

端口转发即端口映射，是顺利获得访问对端公网IP和端口，然后跳转到内网指定的端口。

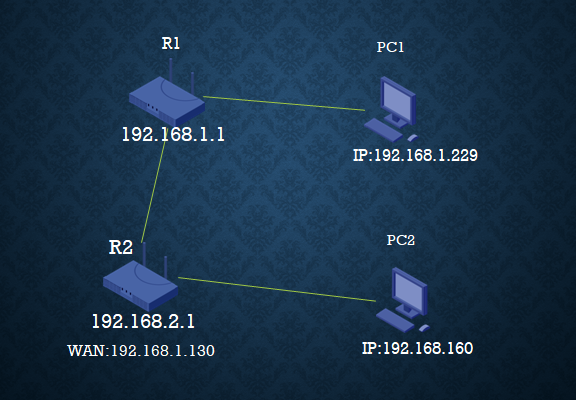

2.配置环境

两台路由器R1与R2的WAN口相连，R1的LAN口连接PC1，R2的LAN口连接PC2

R1路由器网段为192.168.1.1

R2路由器网段为192.168.2.1

R2路由器WAN口接R1路由器WAN口，

PC1网线接R1路由器LAN口，获取IP为192.168.1.229

PC2网线接R2路由器LAN口，获取IP为192.168.1.160

3.工业级无线路由器参数配置

华林优配工业级无线路由器BMR200-A给予基于Web的管理配置界面。

如您是第一次使用，请按以下默认来配置：

IP地址：192.168.1.1

用户名：admin

密码：admin

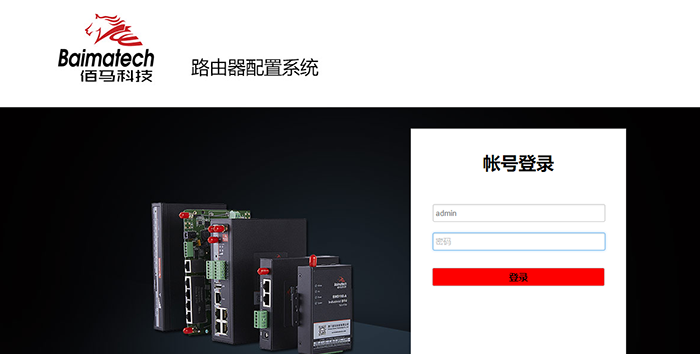

1）登入WEB配置界面

A.各用一根网线将路由器R1的 LAN口与PC1的网口连接,路由器R2的 LAN口与PC2的网口连接；然后再找一根将R1和R2的WAN口相连；

B.在PC1和PC2上打开浏览器，输入用户名和密码，然后按Enter键，即可登陆配置界面；

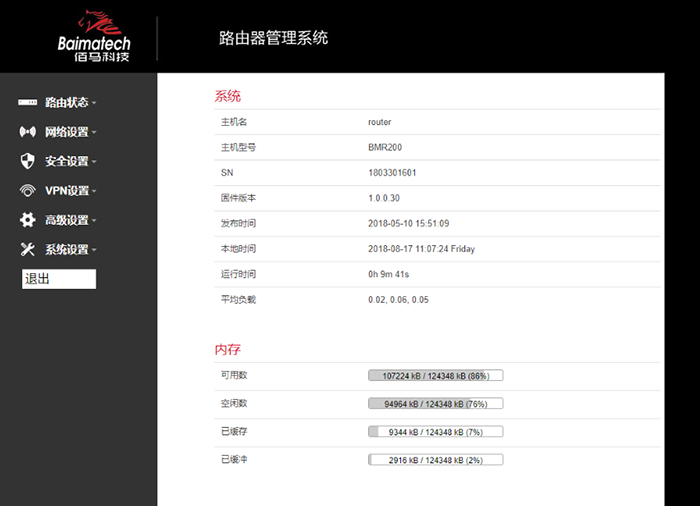

C. 在您成功登录Web界面之后，您可以查看系统信息并执行配置

2）外网设置

A.在路由器R1和R2分别 点击“网络设置”—>选择“外网设置”

B. 在协议选择“静态地址”，

C. 输入IP地址和网关。本案例R1路由器的IP地址写成192.168.100.100，R2路由器的IP地址写成192.168.100.200，R1和R2的网关都写成192.168.100.1

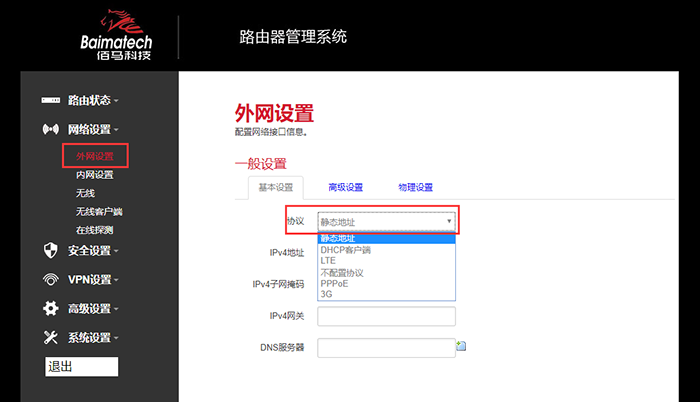

R1路由器外网设置

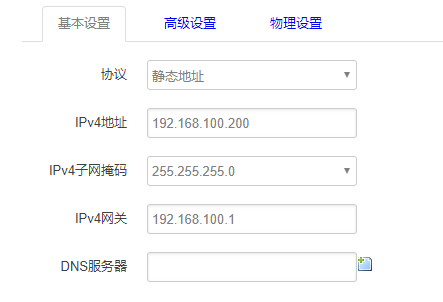

R2路由器外网设置

3）内网设置

A. 点击“网络设置”—>选择“内网设置”

B. 输入IP地址和网关。本案例R1路由器的IP地址写成192.168.1.1，R2路由器的IP地址写成192.168.2.1，

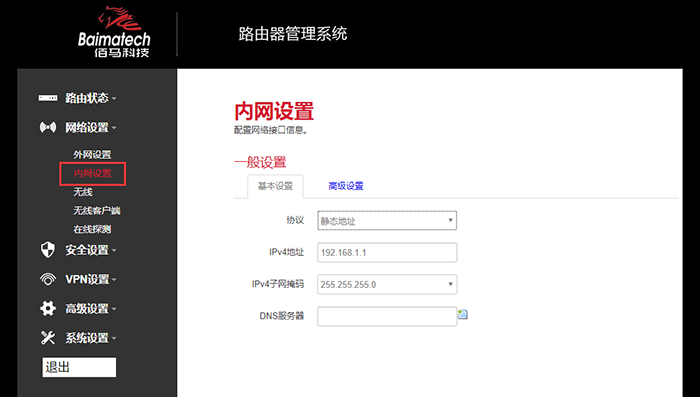

R1路由器内网设置

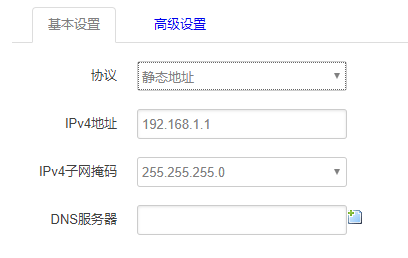

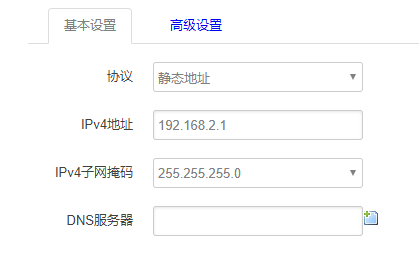

R2路由器内网设置

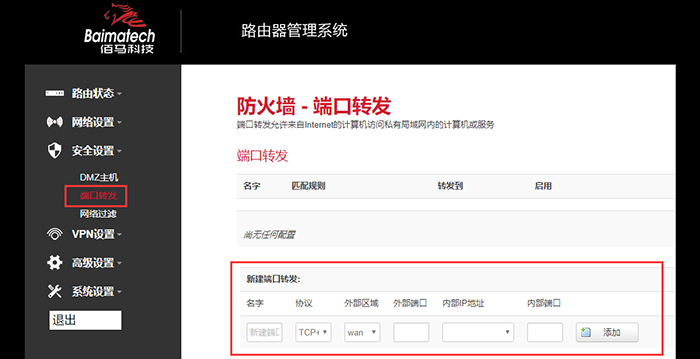

3）端口转发

A. 点击“网络设置”—>选择“内网设置”

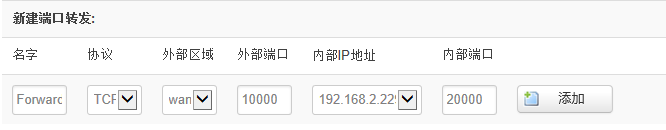

A. 新建端口转发

4.数据收发

为验证华林优配无线路由器BMR200-A 的R1和R2端口映射是否成功，可在PC1、PC2各自打开网络调试助手，将PC1作为客户端，PC2作为服务端，PC1和 PC2之间互相发送数据：

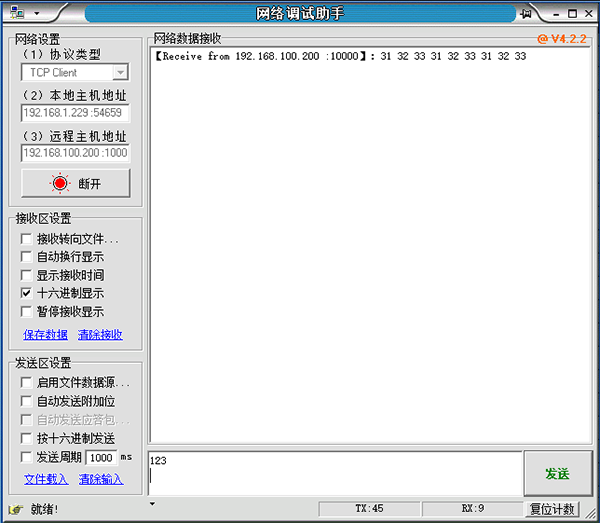

PC1作为客户端

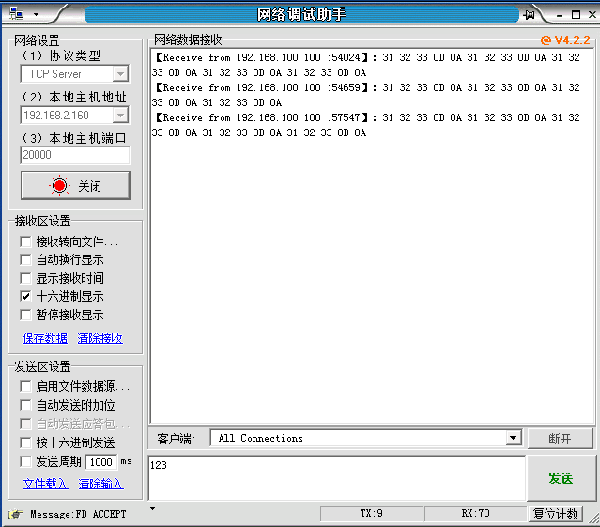

PC2作为服务端
