BMY600遥测终端无线RTU，功能强大

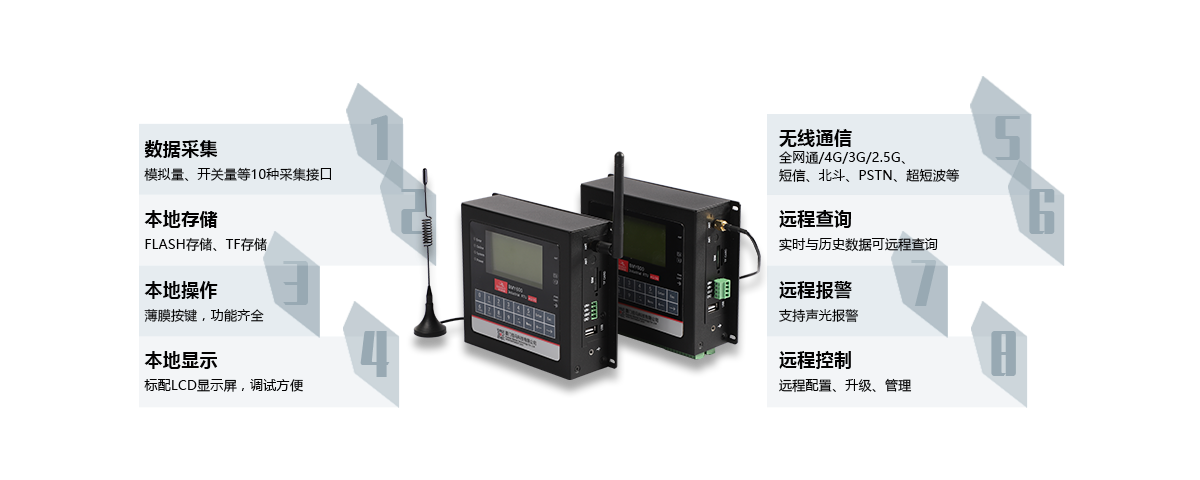

BMY600遥测终端RTU，集8大功能于一体，包括数据采集+本地存储+本地操作+本地显示+无线通信+远程查询+远程报警+远程控制等。协助客户实现视频/图片/数据实时采集、2G/3G/4G无线传输、数据本地存储、数据定时上报、数据远程查询、设备远程控制、多种形式报警等综合功能。

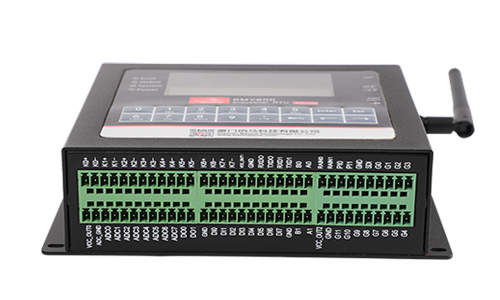

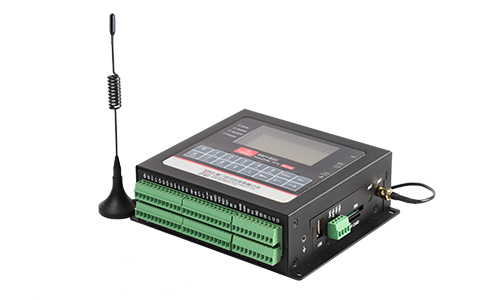

丰富的行业应用接口

BMY600工业级无线RTU集成2路翻斗式雨量计接口、1路12位格雷码接口、1路USB、 2路RS232、2路RS485、8路模拟量输入、8路开关量输入、2路开关量输出、8路继电器输出、4路计数器。丰富的应用接口，方便前端连接各种接口采集设备、智能仪表、传感器等，项目应用更灵活。

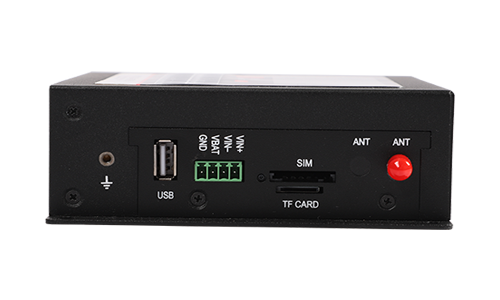

工业级无线RTU接口

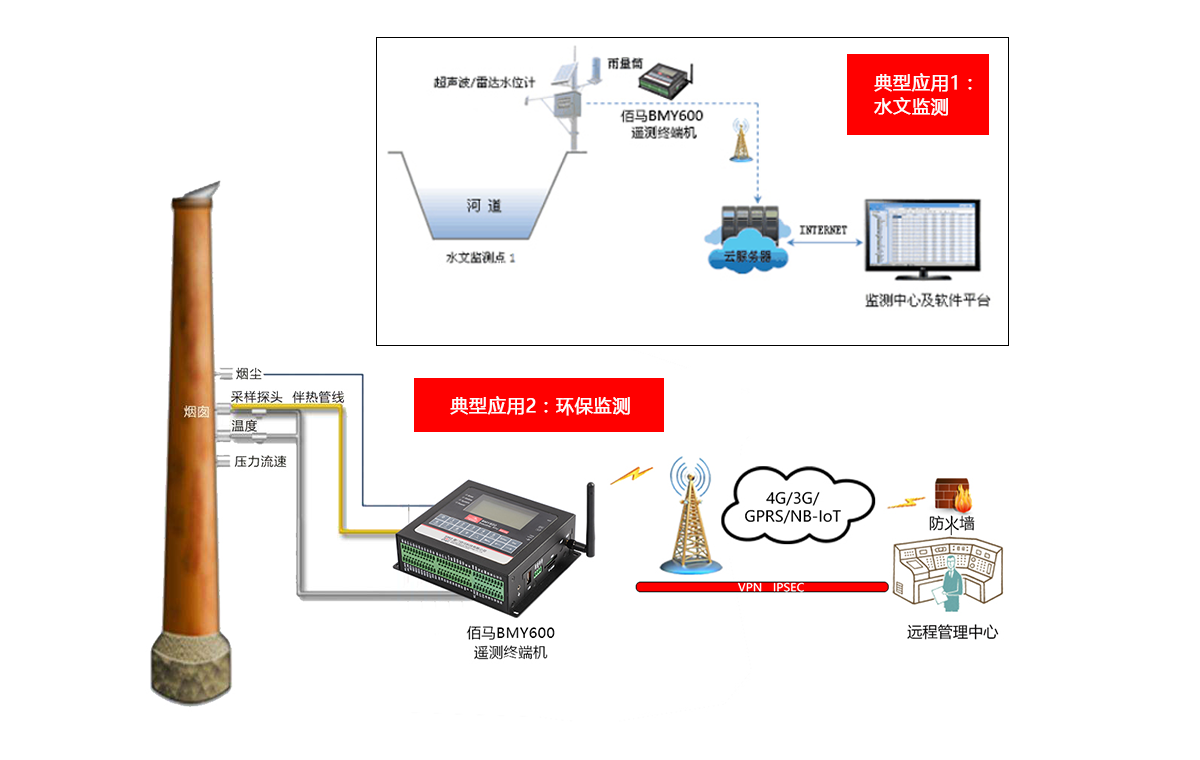

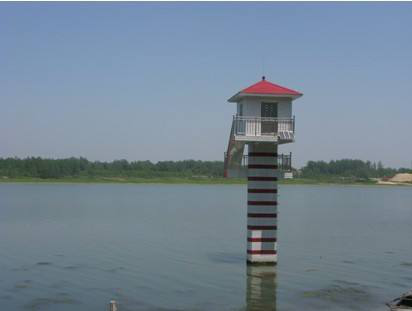

典型应用领域

BMY600遥测终端机广泛应用于智慧水利、智慧环保、工业物联网、智慧市政等，如：水文远程监控、水资源远程监测、水源井远程监控、山洪灾害监测、地质灾害监测、河道监测预警、气象监测、泵站远程监控、污染源远程监控等远程测控领域。


严格遵循水利信息化标准&规约

无缝对接水利信息化应用，BMY600遥测终端机设计严格遵循水文自动测报系统规范、水资源监测设备规范等，帮助水利信息化客户顺利顺利获得招标验收。支持雨量、水位、水量、水质和其他数据的实时采集、本地存储、定时上报、多重分级预警、远程查询、历史数据导出等。

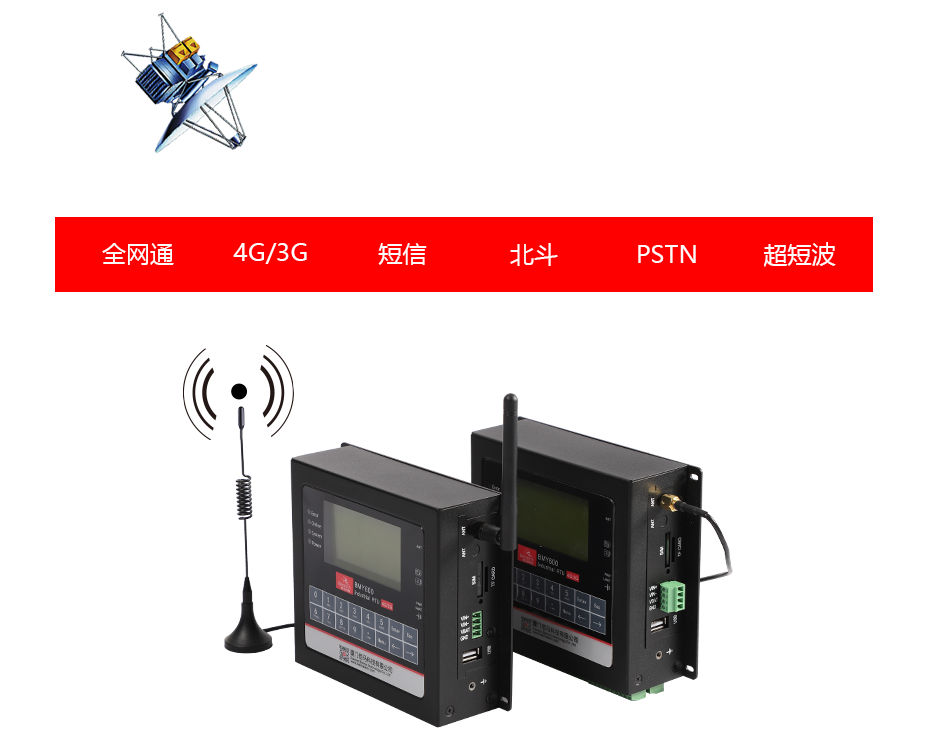

集成多种无线通信方式

华林优配BMY600遥测终端机集成多种无线通信方式，包括全网通/4G/3G/2.5G、短信、北斗、PSTN、超短波等。GPRS/CDMA/3G/4G/全网通为主传输通道、短信为备份传输通道；可选北斗、PSTN、超短波、微波等通信方式。


通信稳定，多重技术保障“永远在线”

具有软件看门狗与硬件看门狗技术，设备自动监测工作状态，当无线RTU设备偶发异常时，智能进行软件唤醒或硬件断电重启，将整个设备复位，确保设备实时正常运行。

支持PPP层心跳、ICMP探测、TCP Keepalive以及应用层心跳等多级链路检测机制，自动恢复网络故障，维持无线连接“永久在线”。


数据5中心同步传输，协同管理更高效

双数据中心备份、5个数据中心同步传输，方便本地管理部门、远程各级管理部门、外部合作单位同步获取数据，协同工作高效管理。


大容量本地存储，数据可保存10年

内置16MB的FLASH数据存储空间，可存储10年以上的采集数据、设定参数及历史数据。更可外扩TF卡,最大可支持扩展到32G。

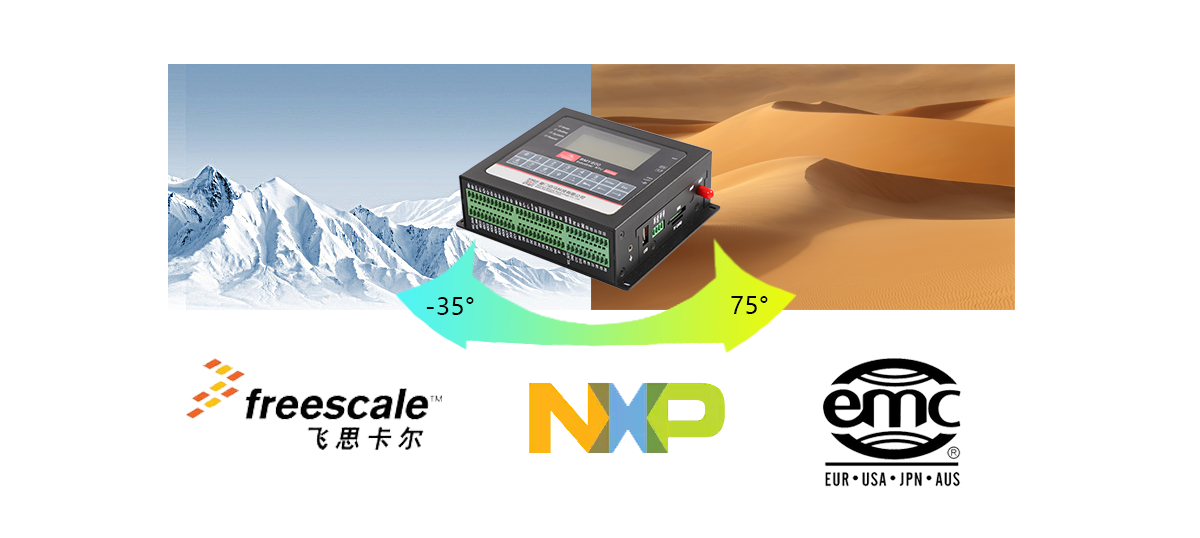

工业级设计与用料，为恶劣环境应用而生

专为恶劣环境应用设计，品质超越客户期待。BMY-600采用高性能工业级32位通信处理器和工业级无线模块，以嵌入式实时操作系统为软件支撑平台；宽温宽压，高EMC电磁兼容，强电磁环境工作稳定;加厚金属外壳，坚固耐用。

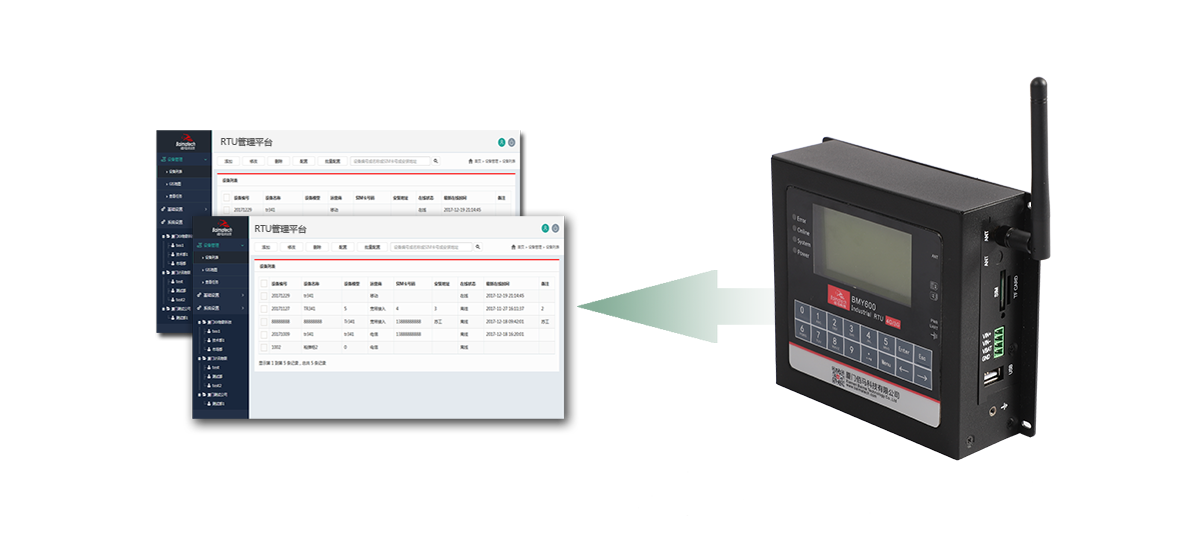

本地或远程配置升级简便

本地管理：支持液晶显示屏/键盘配置方式和串口配置方式。远程管理：支持平台配置和短信配置。配套管理软件，对大量分布在各地的无线RTU进行集中监测、配置、升级、诊断等。极大降低运营方、集成商、设备给予商等各方的维护成本，提高管理效率。

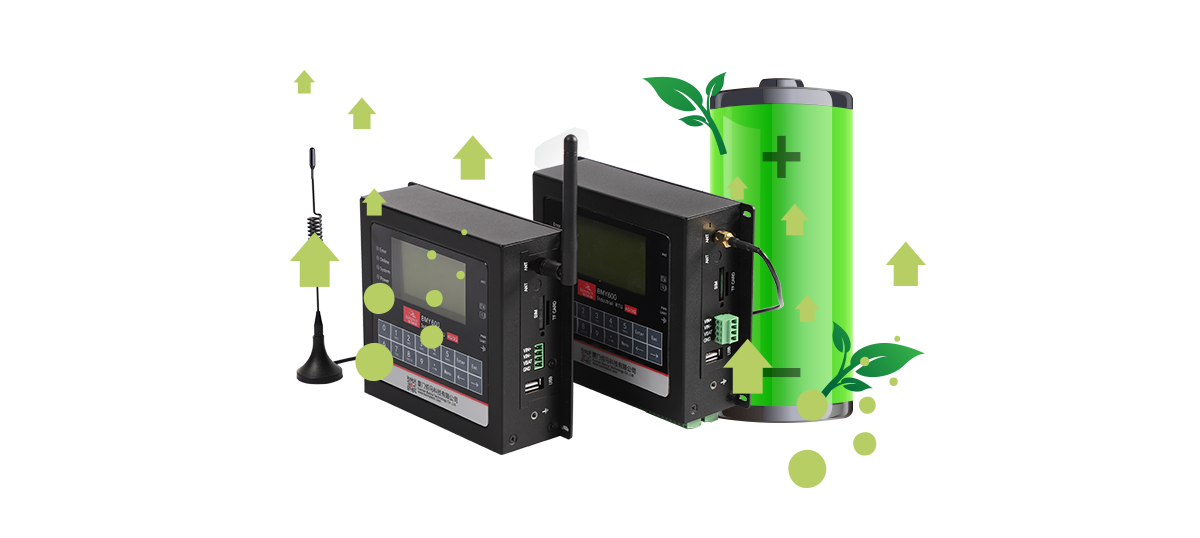

低功耗，支持电池电压等状态上报

支持多种工作模式（包括自报式、查询式、兼容式等），最大限度降低功耗。支持电池电压等状态上报功能。

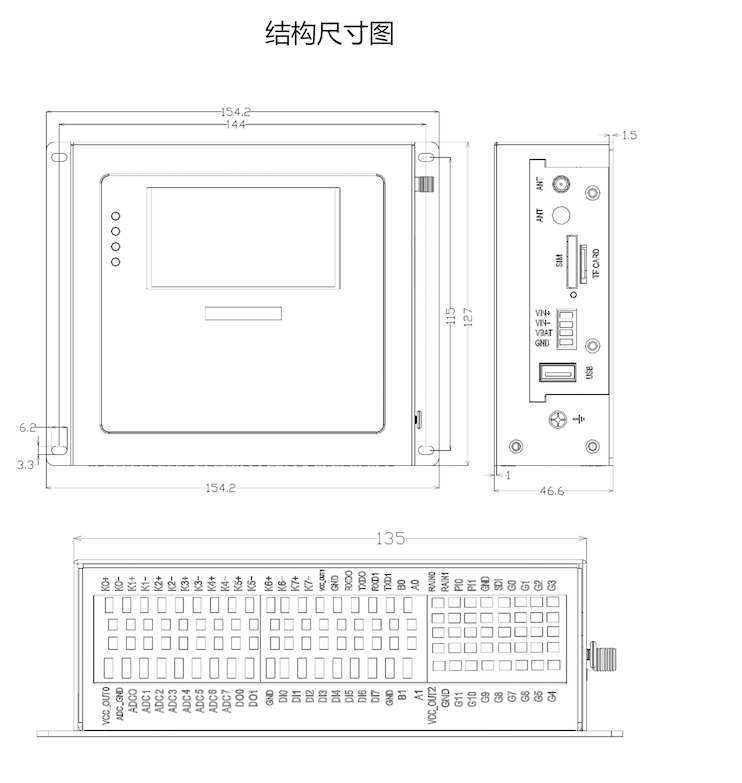

BMY600 RTU结构尺寸图


产品选型

选购指南
产品类型	无线参数	VPN	WIFI
BMY600-G GPRS RTU	支持EGSM900/GSM1800MHz 双频，可选GSM850/900/1800/1900MHz 四频支持 GSM phase 2/2+ 支持 GPRS class 10，可选 class 12	可选	可选
BMY600-C CDMA RTU	支持 CDMA2000 1xRTT 800MHz 单频可选 800/1900MHz 双频，450MHz单频	可选	可选
BMY600-W WCDMA RTU	支持 UMTS/WCDMA/HSDPA /HSUPA/HSPA+ 850/1900/2100MHz三频可选850/900/1900/2100MHz四频支持 GSM850/900/1800/1900MHz 四频支持 GPRS/EDGE CLASS 12	可选	可选
BMY600-A TDD/FDD RTU	支持 TD-LTE 2600/2300MHz 支持 FDD-LTE 2600/2100/1800/900/800MHz 支持TD-SCDMA、WCDMA、EVDO、CDMA、GPRS	可选	可选

规格参数
系统	处理器	32bit
	Flash	512KB
	SRAM	256KB
	内存	16M
电源	标准电源	DC 12V/1.5A
	供电范围	DC 5~35V
	安全	内置电源反相保护和过压保护
指示灯		具有电源、系统、在线、错误指示灯
LCD屏		128*64点阵液晶显示屏
按键		标准2*8键盘
天线		标准SMA阴头天线接口，特性阻抗50欧
接地端子		M3螺丝接地保护端子
SIM/UIM卡		标准的抽屉式
		支持1.8V/3V
		内置15KV ESD保护
可靠性		平均无故障工作时间(MTBF)≥10000h
接口	串口	两路RS232、两路RS485接口串口采用工业端子接口速率：300~230400bps 数据位：5、6、7、8 停止位：1、1.5、2 校验位：无、偶、奇、SPACE及MARK校验
	脉冲量	2个翻斗式雨量计接口（低电平有效） 2路脉冲接口（高电平有效）
	格雷码	1组12位格雷码接口
	SDI12	1个SDI12接口
	模拟量	8路模拟量输入接口（16位AD、支持4-20mA电流信号输入，可选0-5V电压信号输入）
	开关量输入	8路开关量输入接口（光隔离） 5-30VDC为有效电压输入
	开关量输出	2路开关量输入接口（光隔离，OC门输出）额定驱动电流：50mA 额定驱动电压：35V
	继电器	8路继电器输出接口最大切换电压：30VDC/220VAC 最大切换电流：4A 最大切换功率：120W
	电源输出	3路受控输出电源（输出电压值与设备供电电压相同，默认12V。单路额定输出电流1A，3路额定输出电流总和2A，内置过流保护）
	USB	外接显示屏接口可接 192*64点阵STN带键盘液晶显示屏
	SD卡接口	最大可支持16G扩展SD卡
功耗	待机状态	24mA@12VDC
	通信状态	35～41mA@12VDC
	定时关机	2mA@12VDC
无线	频段	GSM900/GSM1800MHz双频
	理论带宽	85.6Kbps
	发射功率	<33dBm
	接收灵敏度	<-107dBm
环境	工作温度	-35℃—75℃
	工作湿度	-40%—85%
	相对湿度	95%(无凝结)
外观	材质	金属外壳保护等级IP30
外观	尺寸	154.2 mm × 127 mm × 46.6 mm
