针对宽带载波灯控器的调测和部署需求，华林优配科技给予宽带电力载波应用调测软件，无需顺利获得华林优配智慧多功能杆平台，直接使用电脑连接华林优配网关以检测和调试宽带电力载波网关和灯控器。本文档详细描述了部署宽带载波灯控器的路灯在不受控制时，用户的基础自查步骤。

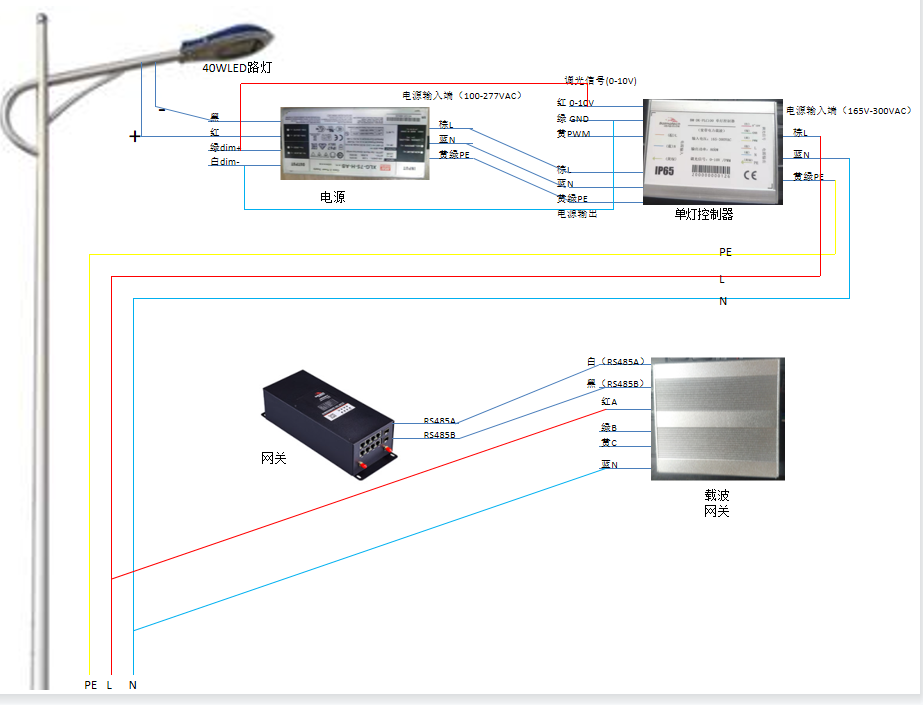

一、接线

 在使用软件调测前还需要将电脑用网线连接到华林优配网关LAN口上。

二、网关与应用调测软件建立连接

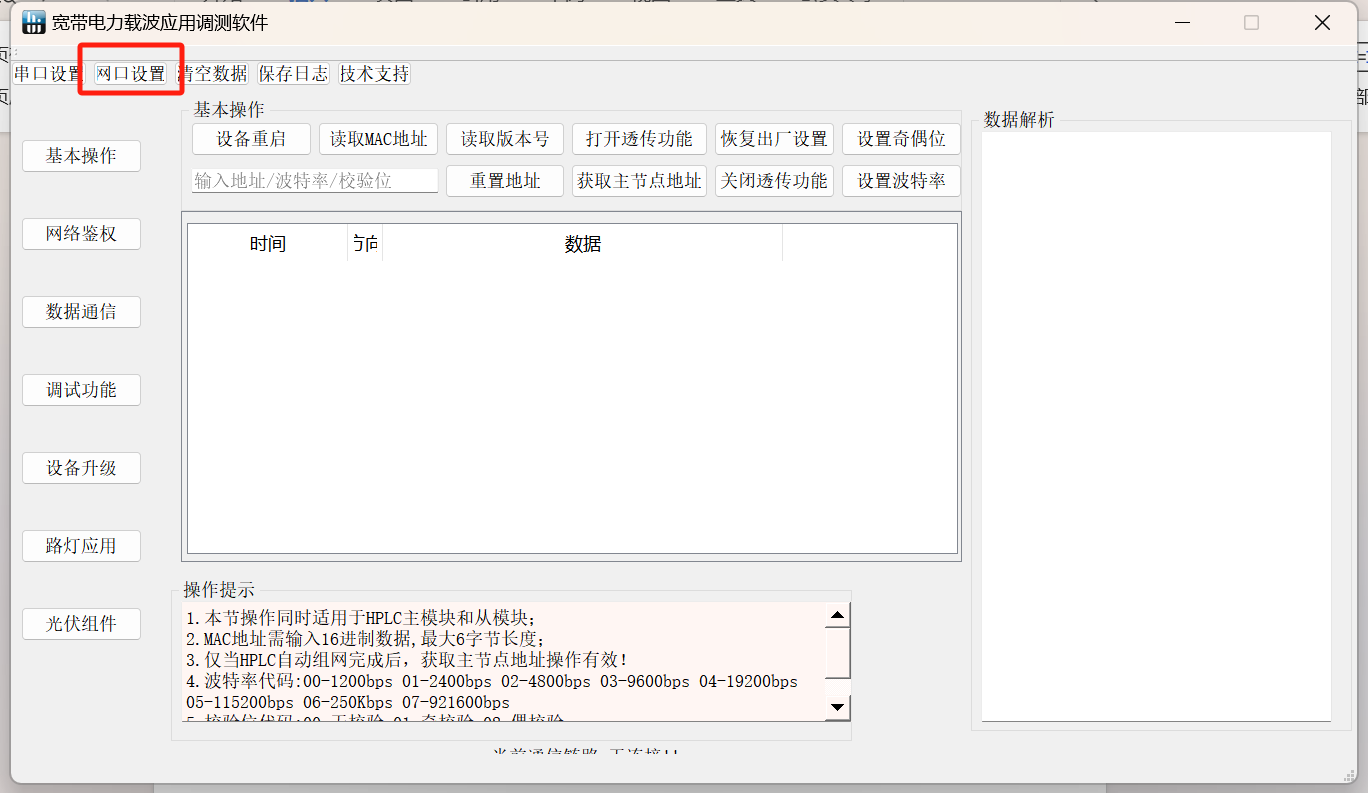

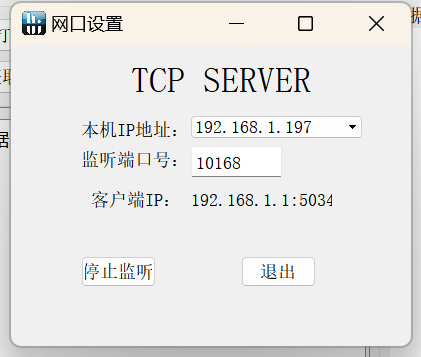

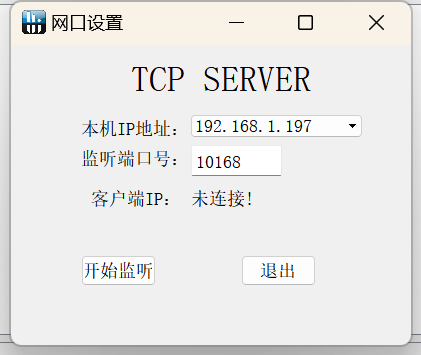

1.打开测试软件，点击网络设置，选择本地IP地址和监听端口号，开始监听。

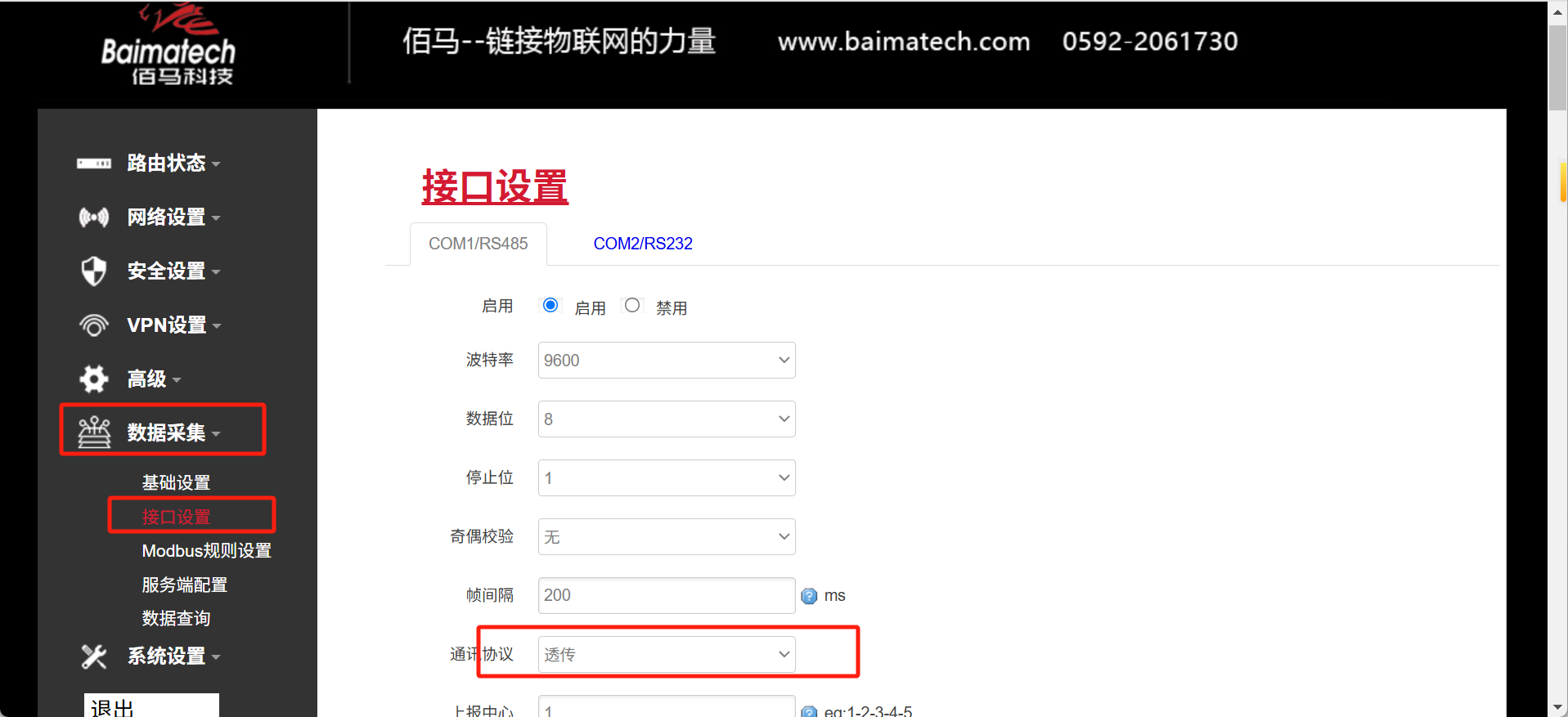

2.登录网关web页面，找到接口设置，com2口，通讯协议选择透传。

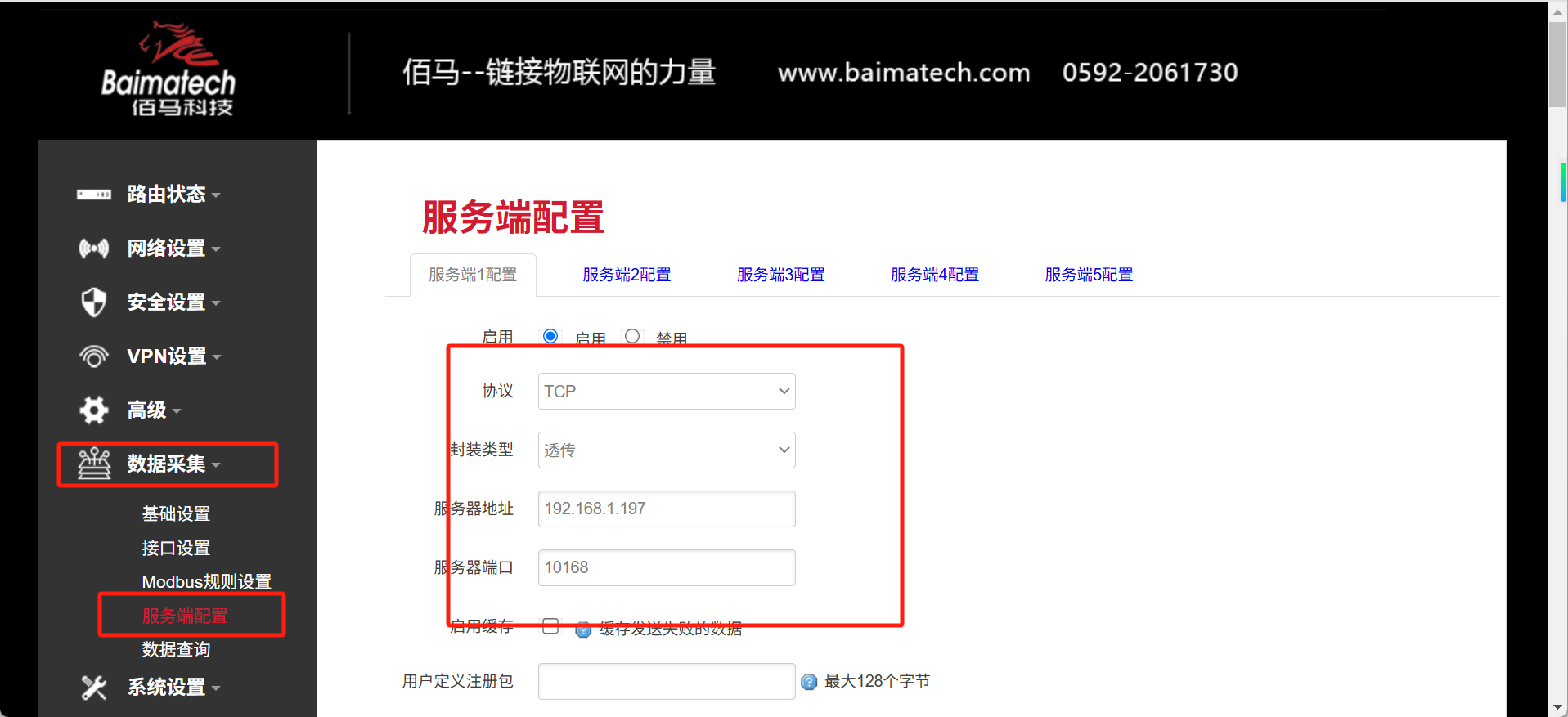

3.数据采集-服务端配置，协议选择TCP、封装类型选择透传、服务器地址为电脑本地地址、端口号与软件上监听端口号一致。

网口设置显示出客户端IP即表示连接成功可测试载波网关。

三、宽带电力载波应用调测软件调测

1.读取mac地址、读取版本号

点击基本操作-读取MAC地址\读取版本号：下图AT+ADDR？为软件下发到华林优配网关读取载波网关MAC地址，当华林优配网关下有连接宽带电力载波网关且无故障时软件上会接受到载波网关的MAC地址，AT+VER？为软件下发到华林优配网关读取版本号指令，当华林优配网关下有连接宽带电力载波网关且无故障时软件上会接受到载波网关的版本号。

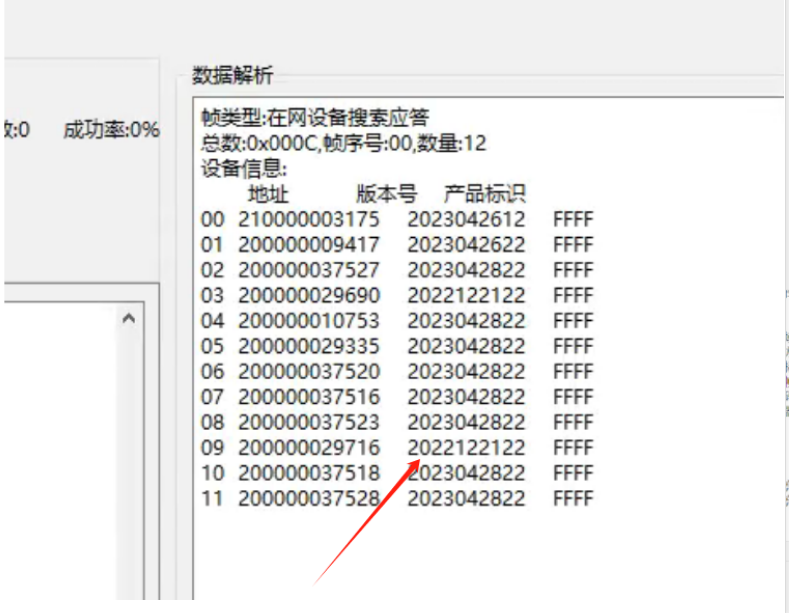

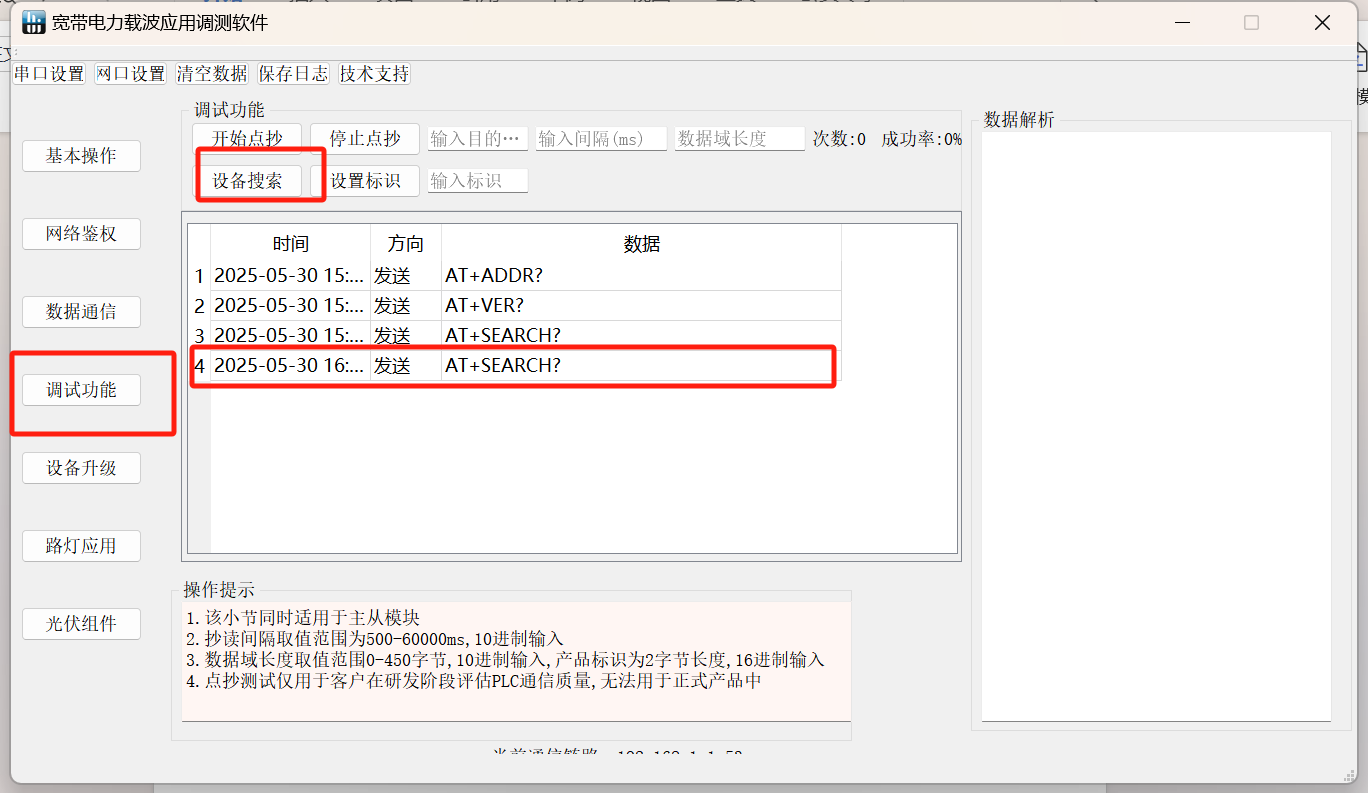

2.搜索设备

点击调试功能-搜索设备：AT+SEARCH?为在网设备搜索请求，会搜索到华林优配网关下的宽带电力载波网关和载波网关下控制的单灯控制器mac地址和版本号，搜索到第一条为载波网关。

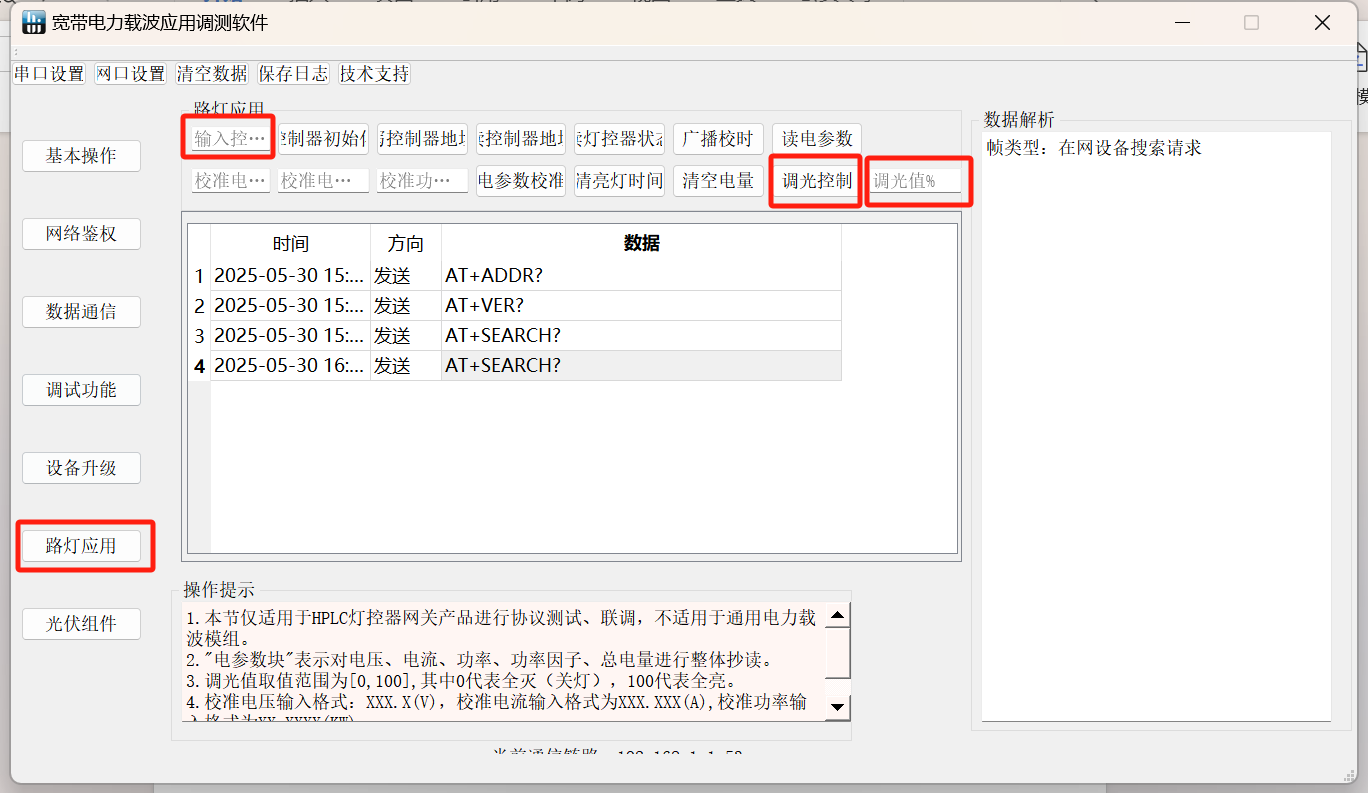

3.调光控制

点击路灯应用-调光控制，可以对灯具调光，需要输入控制灯具对应的单灯控制器MAC地址，并输入调光值，调光值0%为关灯。调光执行成功后会有应答。

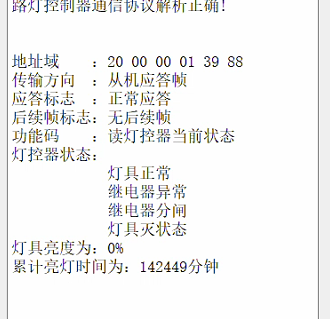

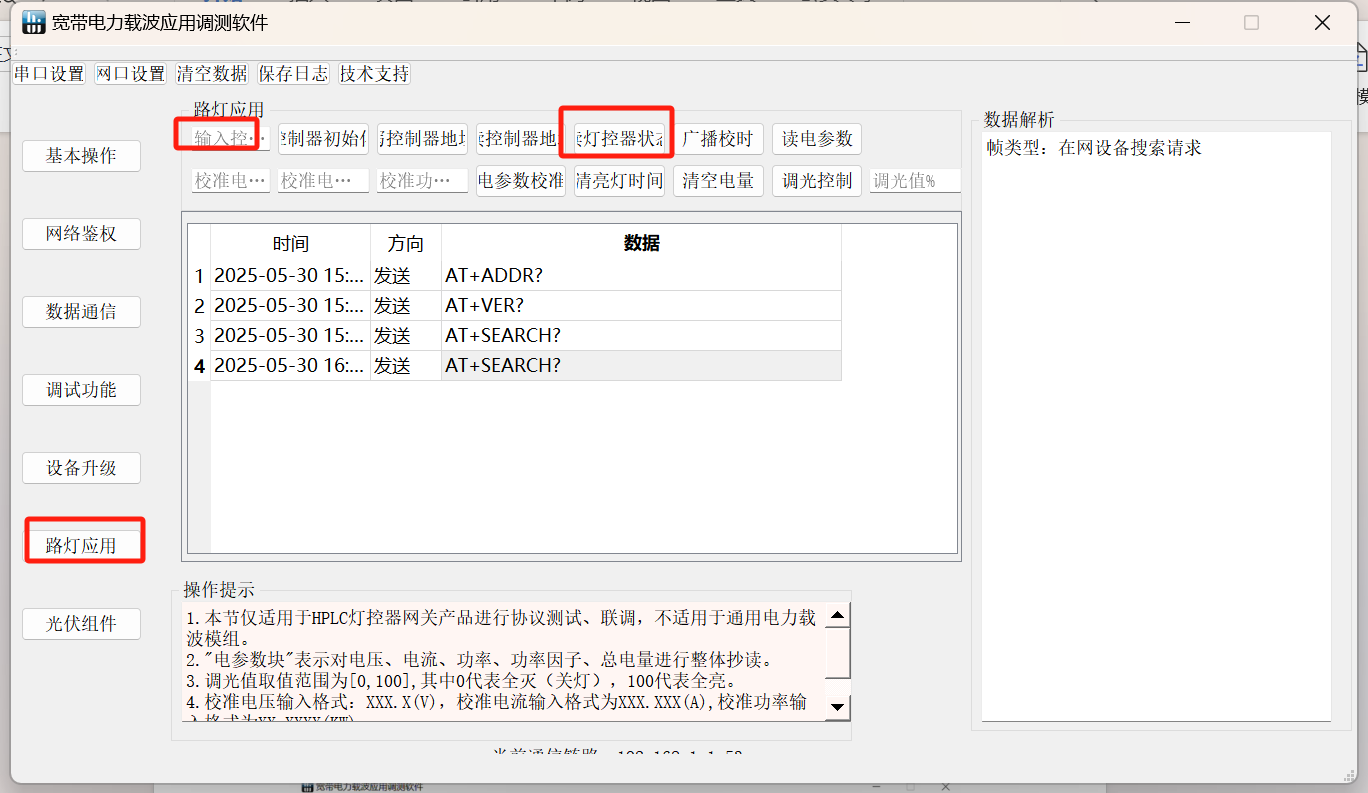

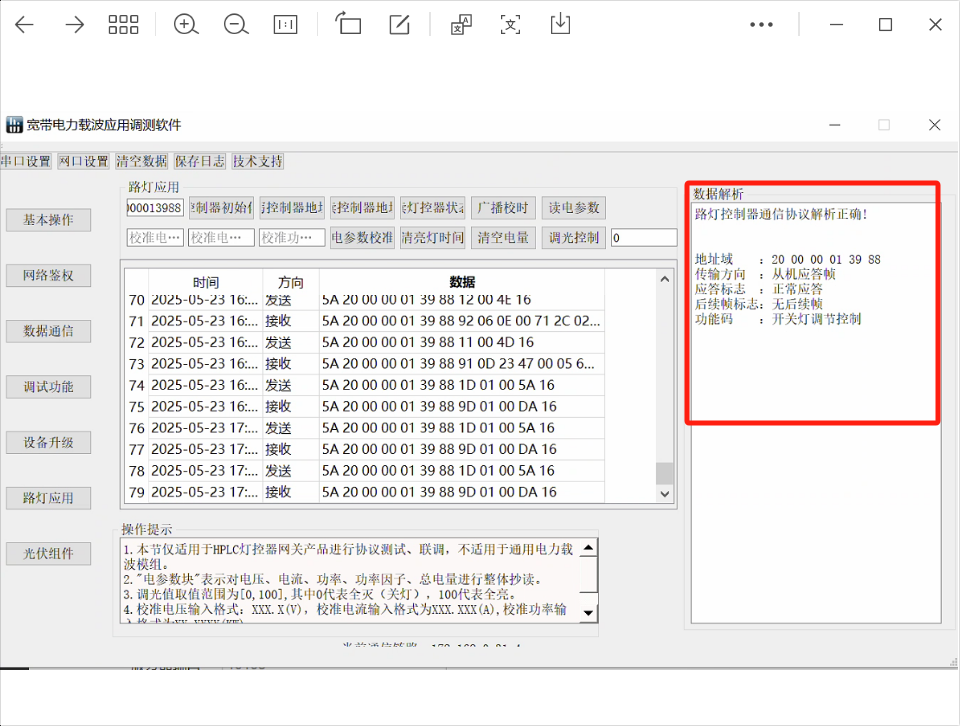

4.读取灯控器状态

点击路灯应用-填写单灯控制器mac-读取灯控器状态，可以读取到当前mac对应单灯控制器的状态

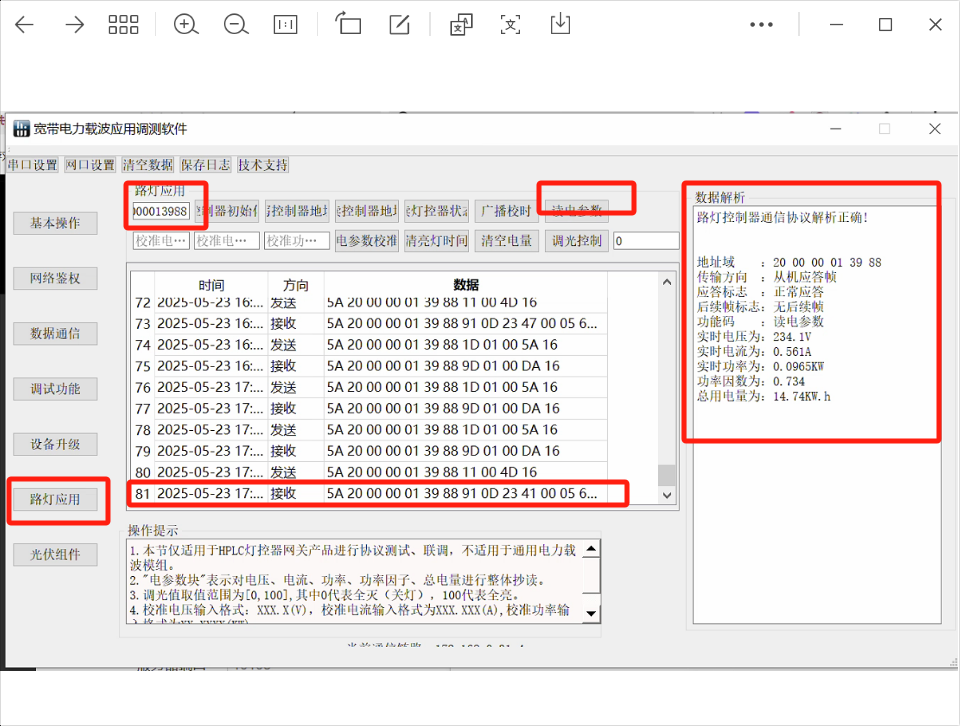

5.读电参数

点击路灯应用输入对应单灯控制器mac--读电参数，可以读取到实时电压、电流、功率等参数。
